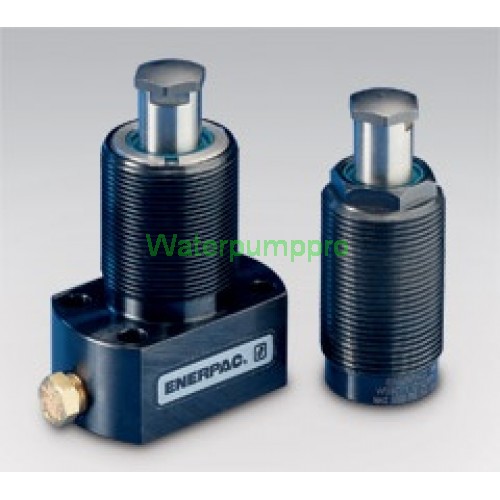

WS-Series, Spring advance work supports
- Spring advance work support contacts workpiece as it is loaded into fixture
- Low pressure lock-up capability enables the use of machine tool hydraulic systems
- High rated support capacities allow for more compact fixture design
- Corrosion resistant materials, compatible with most coolants and environments
- Threaded and manifold air vent ports allow fixturing that prevents coolants from being drawn into the system
- Minimized deflection increases machining accuracy
- Multiple mounting configurations for design flexibility
| Max. Support Force | Support Plunger Stroke | Manifold Mount | Threaded Body | Lower Flange | Cartridge Style | Plunger Contact Spring Force | Oil Capa- city |
Max. Oil Flow | |
|---|---|---|---|---|---|---|---|---|---|
| kN | mm | N | cm3 | l/min | |||||
| ext. | retr. | ||||||||
| 7,3 | 9,7 | WSM-72 | WST-72 | – | WSC-72 | 8,9 | 25,8 | 0,7 | 0,7 |
| 11,1 | 9,7 | – | – | WSL-112 | WSC-112 | 15,1 | 23,1 | 1,0 | 1,0 |
| 22,2 | 10,4 | – | – | WSL-222 | WSC-222 | 9,3 | 86,8 | 3,1 | 3,1 |
| 33,4 | 13,5 | – | – | WSL-332 | – | 17,8 | 77,9 | 3,9 | 3,9 |
| 44,5 | 16,5 | – | – | WSL-442 | – | 14,7 | 97,9 | 4,9 | 4,9 |
